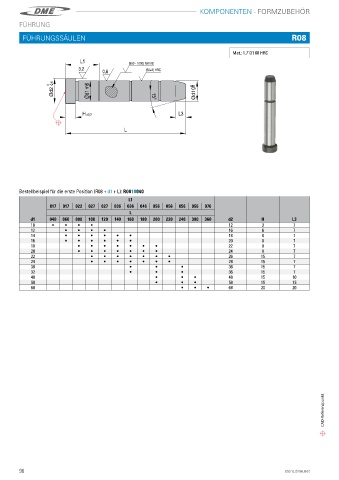

P. 98
KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG
FÜHRUNGSSÄULEN R08
Mat�: 1�7131 60 HRC
Bestellbeispiel für die erste Position (R08 + d1 + L): R0810040
L1
017 017 022 027 027 036 036 046 056 056 056 056 076
L
d1 040 060 080 100 120 140 160 180 200 220 240 300 360 d2 H L3
10 i i i i 12 3 7
12 i i i i 16 6 7
14 i i i i i i 18 8 7
16 i i i i i i 20 8 7
18 i i i i i i i 22 8 7
20 i i i i i i i 24 8 7
22 i i i i i i i 26 15 7
24 i i i i i i i 28 15 7
30 i i i 36 15 7
32 i i i 36 15 7
40 i i i 48 15 10
50 i i i 58 15 15
60 i i i 68 20 20
CAD-Referenzpunkt
