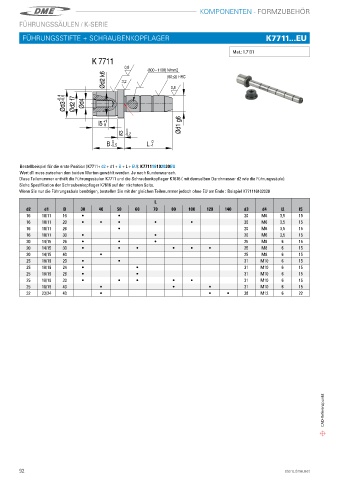

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSSÄULEN / K-SERIE

FÜHRUNGSSTIFTE + SCHRAUBENKOPFLAGER K7711...EU

Mat�: 1�7131

-0,4 -0,6 f7

Bestellbeispiel für die erste Position (K7711+ d2 + d1 + B + L + EU): K771116102030EU
Wert d1 muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�
Diese Teilenummer enthält die Führungssäulen K7711 und die Schraubenkopflager K7616 ( mit demselben Durchmesser d2 wie die Führungssäule)�
Siehe Spezifikation der Schraubenkopflager K7616 auf der nächsten Seite�
Wenn Sie nur die Führungssäule benötigen, bestellen Sie mit der gleichen Teilenummer jedoch ohne EU am Ende : Beispiel K771116102030

L
d2 d1 B 30 40 50 60 70 80 100 120 140 d3 d4 l2 l5
16 10/11 16 i i 20 M6 3,5 15
16 10/11 20 i i i i i 20 M6 3,5 15
16 10/11 26 i 20 M6 3,5 15
16 10/11 30 i i 20 M6 3,5 15
20 14/15 26 i i i 25 M8 6 15
20 14/15 30 i i i i i i 25 M8 6 15
20 14/15 40 i 25 M8 6 15
25 18/19 20 i i 31 M10 6 15
25 18/19 24 i i 31 M10 6 15
25 18/19 26 i i 31 M10 6 15
25 18/19 30 i i i i i 31 M10 6 15
25 18/19 40 i i i 31 M10 6 15
32 23/24 40 i i i 38 M12 6 22

CAD-Referenzpunkt
