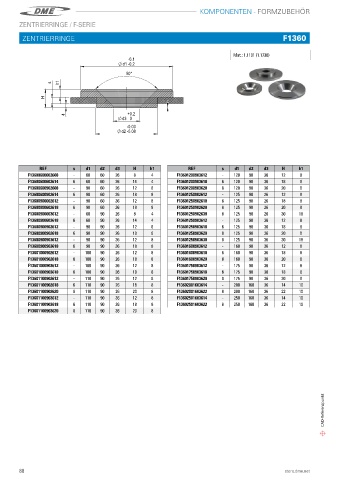

Page 90 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
ZENTRIERRINGE / F-SERIE

ZENTRIERRINGE Density[g/cm3] : 7.75 Mat.: 1.1730 F1360

Mat�: 1�1191 (1�1730)
-0.1
d1 -0.2
90°

s h1 4

H

4 +0.2 F1360/60/90
d3 0
-0.03
d2 -0.08

REF s d1 d2 d3 H h1 REF s d1 d2 d3 H h1
F13600600602608 - 60 60 26 8 4 F13601200903612 - 120 90 36 12 8
F13600600602614 6 60 60 26 14 4 F13601200903618 6 120 90 36 18 8
F13600600902608 - 90 60 26 12 8 F13601200903620 8 120 90 36 20 8
F13600600902614 6 90 60 26 18 8 F13601250902612 - 125 90 26 12 8
F13600900602612 - 90 60 36 12 8 F13601250902618 6 125 90 26 18 8
F13600900602618 6 90 60 36 18 8 F13601250902620 8 125 90 26 20 8
F13600900603612 - 60 90 26 8 4 F13601250902630 8 125 90 26 30 18
F13600900603618 6 60 90 26 14 4 F13601250903612 - 125 90 36 12 8
F13600900902612 - 90 90 26 12 8 F13601250903618 6 125 90 36 18 8
F13600900902618 6 90 90 26 18 8 F13601250903620 8 125 90 36 20 8
F13600900903612 - 90 90 36 12 8 F13601250903630 8 125 90 36 30 18
F13600900903618 6 90 90 36 18 8 F13601600903612 - 160 90 36 12 8
F13601000902612 - 100 90 26 12 8 F13601600903618 6 160 90 36 18 8
F13601000902618 6 100 90 26 18 8 F13601600903620 8 160 90 36 20 8
F13601000903612 - 100 90 36 12 8 F13601750903612 - 175 90 36 12 8
F13601000903618 6 100 90 36 18 8 F13601750903618 6 175 90 36 18 8
F13601100902612 - 110 90 26 12 8 F13601750903620 8 175 90 36 20 8
F13601100902618 6 110 90 26 18 8 F13602001603614 - 200 160 36 14 10
F13601100902620 8 110 90 26 20 8 F13602001603622 8 200 160 36 22 10
F13601100903612 - 110 90 36 12 8 F13602501603614 - 250 160 36 14 10
F13601100903618 6 110 90 36 18 8 F13602501603622 8 250 160 36 22 10
F13601100903620 8 110 90 36 20 8

CAD-Referenzpunkt
