D
71
C
C
D
SECTION D-D
KOMPONENTEN - FORMZUBEHÖR

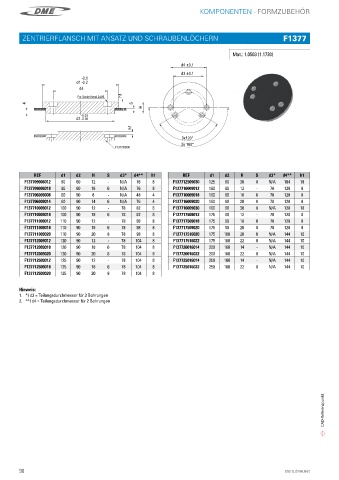

ZENTRIERFLANSCH MIT ANSATZ UND SCHRAUBENLÖCHERN F1377

Mat�: 1�0503 (1�1730)

d4 ±0.1
d3 ±0.1
-0.1
d1 -0.2
d4
For Socket head 2xM5 h1
4 S
H
-0.03 K-SERIE
d2 -0.08
h1

3x120°
2x 180°
F1377/60/90

REF d1 d2 H S d3* d4** h1 REF d1 d2 H S d3* d4** h1
F137709006012 90 60 12 - N/A 76 8 F137712509030 125 90 30 8 N/A 104 18
F137709006018 90 60 18 6 N/A 76 8 F137716009012 160 90 12 - 78 128 8
F137706009008 60 90 8 - N/A 48 4 F137716009018 160 90 18 6 78 128 8
F137706009014 60 90 14 6 N/A 76 4 F137716009020 160 90 20 8 78 128 8
F137710009012 100 90 12 - 78 82 8 F137716009030 160 90 30 8 N/A 128 18
F137710009018 100 90 18 6 78 82 8 F137717509012 175 90 12 - 78 128 8
F137711009012 110 90 12 - 78 98 8 F137717509018 175 90 18 6 78 128 8
F137711009018 110 90 18 6 78 98 8 F137717509020 175 90 20 8 78 128 8
F137711009020 110 90 20 8 78 98 8 F137717516020 175 160 20 6 N/A 144 10
F137712009012 120 90 12 - 78 104 8 F137717516022 175 160 22 8 N/A 144 10
F137712009018 120 90 18 6 78 104 8 F137720016014 200 160 14 - N/A 144 10
F137712009020 120 90 20 8 78 104 8 F137720016022 200 160 22 8 N/A 144 10
F137712509012 125 90 12 - 78 104 8 F137725016014 250 160 14 - N/A 144 10
F137712509018 125 90 18 6 78 104 8 F137725016022 250 160 22 8 N/A 144 10
F137712509020 125 90 20 8 78 104 8

Hinweis:
1� *) d3 = Teilungsdurchmesser für 3 Bohrungen
2� **) d4 = Teilungsdurchmesser für 2 Bohrungen

CAD-Referenzpunkt
