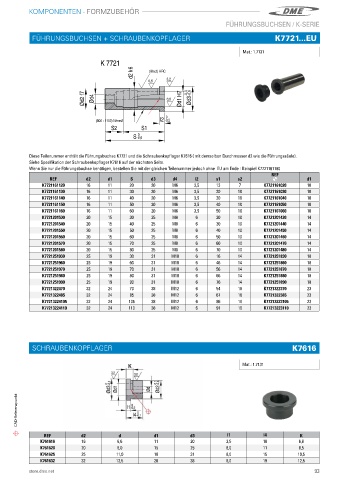

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSBUCHSEN / K-SERIE

FÜHRUNGSBUCHSEN + SCHRAUBENKOPFLAGER K7721...EU

Mat�: 1�7131

6

-0,4 -0,6

Diese Teilenummer enthält die Führungsbuchse K7721 und die Schraubenkopflager K7616 ( mit demselben Durchmesser d2 wie die Führungssäule).
Siehe Spezifikation der Schraubenkopflager K7616 auf der nächsten Seite.
Wenn Sie nur die Führungsbuchse benötigen, bestellen Sie mit der gleichen Teilenummer jedoch ohne EU am Ende : Beispiel K7721161160
REF
REF d2 d1 S d3 d4 l2 s1 s2 d1
K7721161120 16 11 20 20 M6 3,5 13 7 K7721161020 10
K7721161130 16 11 30 20 M6 3,5 20 10 K7721161030 10
K7721161140 16 11 40 20 M6 3,5 30 10 K7721161040 10
K7721161150 16 11 50 20 M6 3,5 40 10 K7721161050 10
K7721161160 16 11 60 20 M6 3,5 50 10 K7721161060 10
K7721201530 20 15 30 25 M8 6 20 10 K7721201430 14
K7721201540 20 15 40 25 M8 6 30 10 K7721201440 14
K7721201550 20 15 50 25 M8 6 40 10 K7721201450 14
K7721201560 20 15 60 25 M8 6 50 10 K7721201460 14
K7721201570 20 15 70 25 M8 6 60 10 K7721201470 14
K7721201580 20 15 80 25 M8 6 70 10 K7721201480 14
K7721251930 25 19 30 31 M10 6 16 14 K7721251830 18
K7721251960 25 19 60 31 M10 6 46 14 K7721251860 18
K7721251970 25 19 70 31 M10 6 56 14 K7721251870 18
K7721251980 25 19 80 31 M10 6 66 14 K7721251880 18
K7721251990 25 19 90 31 M10 6 76 14 K7721251890 18
K7721322470 32 24 70 38 M12 6 54 16 K7721322370 23
K7721322485 32 24 85 38 M12 6 67 18 K7721322385 23
K77213224105 32 24 105 38 M12 6 86 19 K77213223105 23
K77213224110 32 24 110 38 M12 6 91 19 K77213223110 23

SCHRAUBENKOPFLAGER K7616

K K Mat�: 1�7131

-�
99
C\I
""C
�,.,1-+ Q
CAD-Referenzpunkt

REF d2 d d1 d3 l1 l4 K
K761616 16 6,6 11 20 3,5 10 6,8
K761620 20 9,0 15 25 6,0 11 8,5
K761625 25 11,0 18 31 6,0 15 10,5
K761632 32 13,5 20 38 6,0 19 12,5
