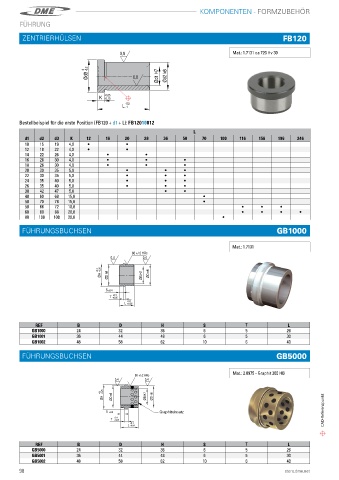

Page 100 - DME Hochprazise Formkomponenten Katalog

FÜHRUNGSBUCHSEN
KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

ZENTRIERHÜLSEN FB120

Mat�: 1�7131 ca 720 Hv 30

Bestellbeispiel für die erste Position (FB120 + d1 + L): FB12010012
L
d1 d2 d3 K 12 16 20 28 36 50 70 100 116 156 196 246
10 15 19 4,0 i i
12 18 22 4,0 i i
14 22 26 4,0 i i
16 26 30 4,0 i i i
18 26 30 4,0 i i i
20 30 35 5,0 i i i
22 30 35 5,0 i i i
24 35 40 5,0 i i i
26 35 40 5,0 i i i
30 42 47 5,0 i i
40 60 68 15,0 i
50 70 78 15,0 i
50 66 72 10,0 i i i
60 80 88 20,0 i i i i
80 100 108 20,0 i

FÜHRUNGSBUCHSEN GB1000

Mat�: 1�7131

REF B D H S T L
GB1000 24 32 36 6 5 26
GB1001 36 44 48 6 5 30
GB1002 48 58 62 10 6 40

FÜHRUNGSBUCHSEN GB5000

Mat�: 2�0975 - Graphit 200 HB

CAD-Referenzpunkt

Graphiteinsatz

REF B D H S T L
GB5000 24 32 36 6 5 26
GB5001 36 44 48 6 5 30
GB5002 48 58 62 10 6 40
