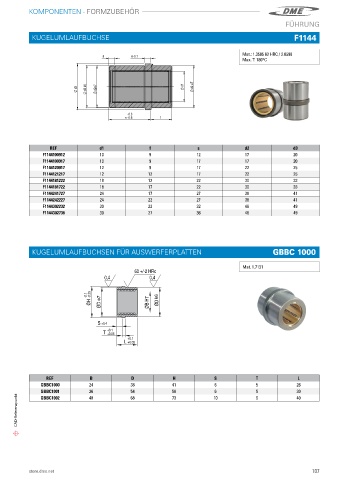

Page 109 - DME Hochprazise Formkomponenten Katalog

A
KOMPONENTEN - FORMZUBEHÖR A
FÜHRUNG

Density[g/cm3]: 7.83
KUGELUMLAUFBUCHSE Mat.: 1.3505/100cr6 F1144

5 6-0.1 Mat�: 1�3505 62 HRC / 2�0598
Max� T: 180°C

d3 d2 k6 d2e7 d1 d2 e7

-0.3
s -0.6 f

REF d1 f s d2 d3
F1144100912 10 9 12 17 20
F1144100917 10 9 17 17 20
F1144120917 12 9 17 22 25
F1144121217 12 12 17 22 25
F1144181222 18 12 22 30 33
F1144181722 18 17 22 30 33
F1144241727 24 17 27 38 41
F1144242227 24 22 27 38 41
F1144302232 30 22 32 46 49
F1144302736 30 27 36 46 49

KUGELUMLAUFBUCHSEN FÜR AUSWERFERPLATTEN GBBC 1000

Mat� 1�7131

e7 k6

REF B D H S T L
GBBC1000 24 38 41 6 5 26
6
GBBC1001 36 54 58 10 5 6 30
CAD-Referenzpunkt
40
GBBC1002
48
68
73
