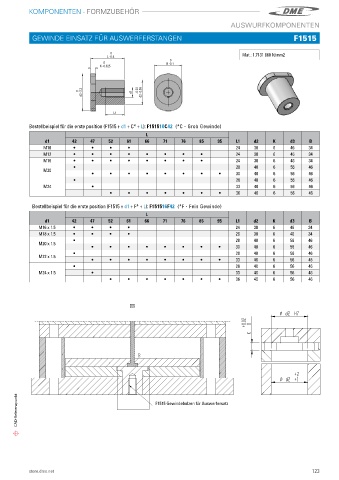

Page 125 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR

AUSWURFKOMPONENTEN

GEWINDE EINSATZ FÜR AUSWERFERSTANGEN F1515
Density[g/cm3] : 7.81 Mat.: 1.7131
0
L -0.4 Mat�: 1�7131 660 N/mm2
0
0 B -0.1
K -0.025

d3 -0.2 d1
0 -0.02 d2 -0.08

L1

Bestellbeispiel für die erste position (F1515 + d1 + C* + L): F151510C42 (*C - Grob Gewinde)
L
d1 42 47 52 61 66 71 76 85 95 L1 d2 K d3 B
M10 i i i i 24 30 6 46 34
M12 i i i i i i i i 24 30 6 46 34
M16 i i i i i i i i 24 30 6 46 34
i 28 40 6 56 46
M20
i i i i i i i i 30 40 6 56 46
i 28 40 6 56 46
M24 i 33 40 6 56 46
i i i i i i i 36 40 6 56 46
Bestellbeispiel für die erste position (F1515 + d1 + F* + L): F151516F42 (*F - Fein Gewinde)
L
d1 42 47 52 61 66 71 76 85 95 L1 d2 K d3 B
M16 x 1�5 i i i i 24 30 6 46 34
M18 x 1�5 i i i i 26 30 6 46 34
i 28 40 6 56 46
M20 x 1�5
i i i i i i i i 30 40 6 56 46
i 28 40 6 56 46
M22 x 1�5
i i i i i i i i 33 40 6 56 46
i 28 40 6 56 46
M24 x 1�5 i 33 40 6 56 46
i i i i i i i 36 40 6 56 46

CAD-Referenzpunkt F1515 Gewindebolzen für Auswerfersatz
