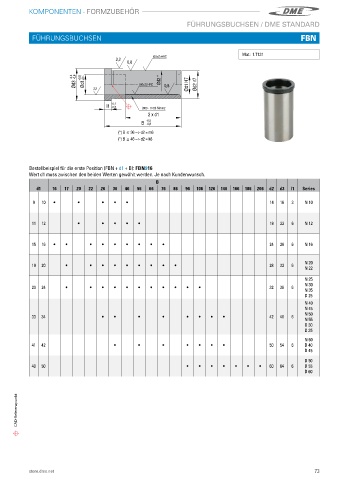

Page 75 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSBUCHSEN / DME STANDARD

FÜHRUNGSBUCHSEN FBN

Mat�: 1�7131

f

Bestellbeispiel für die erste Position (FBN + d1 + B): FBN916
Wert d1 muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�
B
d1 16 17 20 22 26 36 46 56 66 76 86 96 106 126 146 166 186 206 d2 d3 l1 Series

9 10 i i i i i 14 16 3 N 10

11 12 i i i i i 18 22 6 N 12

15 16 i i i i i i i i i 24 28 6 N 16

N 20
19 20 i i i i i i i i i 28 32 6 N 22
N 25
N 30
23 24 i i i i i i i i i i i 32 36 6 N 35
D 25
N 40
N 45
N 50
33 34 i i i i i i i i 42 46 6 N 55
D 30
D 35
N 60
41 42 i i i i i i i 50 54 6 D 40
D 45
D 50
49 50 i i i i i i i 60 64 6 D 55
D 60
