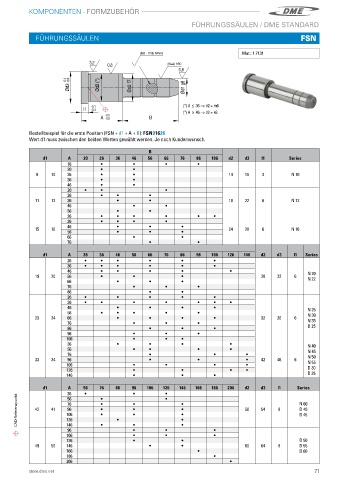

Page 73 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSSÄULEN / DME STANDARD

FÜHRUNGSSÄULEN FSN

Mat�: 1�7131

Bestellbeispiel für die erste Position (FSN + d1 + A + B): FSN91626
Wert d1 muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�

B
d1 A 20 26 36 46 56 66 76 86 106 d2 d3 l1 Series
16 i i i i
20 i i
9 10 26 i i 14 16 3 N 10
36 i i
46 i i
20 i i i
26 i i i
11 12 36 i i 18 22 6 N 12
46 i i
56 i i
26 i i i i i i
36 i i i i
46 i i i
15 16 56 i i i 24 28 6 N 16
66 i i
76 i i

d1 A 26 36 46 56 66 76 86 96 106 126 146 d2 d3 l1 Series
26 i i i i i i
36 i i i i i i
46 i i i i i N 20
19 20 56 i i i 28 32 6
66 i i i N 22
76 i i i
86 i i
26 i i i i i
36 i i i i i i i
46 i i i i N 25
56 i i i i i
23 24 66 i i i i 32 36 6 N 30
76 i i i N 35
86 i i i D 25
96 i i i
106 i i i
36 i i i i N 40
56 i i i i N 45
76 i i i
33 34 96 i i i 42 46 6 N 50
N 55
106 i i i i
126 i i i i D 30
146 i i i D 35
d1 A 56 76 86 96 106 126 146 166 186 206 d2 d3 l1 Series
36 i i i i
CAD-Referenzpunkt 42 41 106 i i i i 50 54 6 N 60
56
i
76
D 40
96
i
i
i
D 45
i
i
i
126
i
146
96 i i i i i
i
106 i i i
126 i i D 50
49 50 146 i i 60 64 6 D 55
166 i D 60
186 i
206 i
