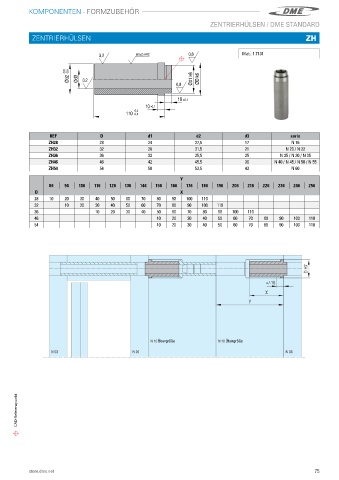

P. 77
KOMPONENTEN - FORMZUBEHÖR
ZENTRIERHÜLSEN / DME STANDARD
ZENTRIERHÜLSEN ZH
Mat�: 1�7131
REF D d1 d2 d3 serie
ZH28 28 24 27,5 17 N 16
ZH32 32 28 31,5 21 N 20 / N 22
ZH36 36 32 35,5 25 N 25 / N 30 / N 35
ZH46 46 42 45,5 36 N 40 / N 45 / N 50 / N 55
ZH54 54 50 53,5 43 N 60
Y
86 96 106 116 126 136 146 156 166 176 186 196 206 216 226 236 246 256
D X
28 10 20 30 40 50 60 70 80 90 100 110
32 10 20 30 40 50 60 70 80 90 100 110
36 10 20 30 40 50 60 70 80 90 100 110
46 10 20 30 40 50 60 70 80 90 100 110
54 10 20 30 40 50 60 70 80 90 100 110
Übergröße Übergröße
CAD-Referenzpunkt
