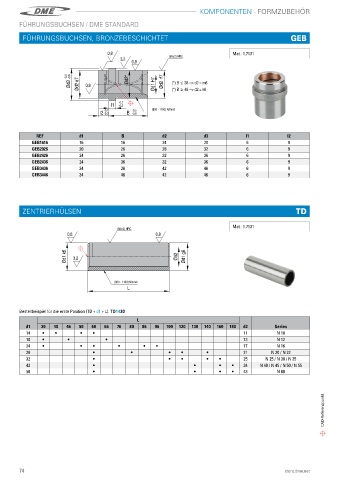

P. 76
KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSBUCHSEN / DME STANDARD
FÜHRUNGSBUCHSEN, BRONZEBESCHICHTET GEB
Mat�: 1�7131
f7
REF d1 B d2 d3 l1 l2
GEB1616 16 16 24 28 6 9
GEB2026 20 26 28 32 6 9
GEB2426 24 26 32 36 6 9
GEB2436 24 36 32 36 6 9
GEB3436 34 36 42 46 6 9
GEB3446 34 46 42 46 6 9
ZENTRIERHÜLSEN TD
Mat�: 1�7131
Bestellbeispiel für die erste Position (TD + d1 + L): TD1430
L
d1 30 40 46 50 60 66 76 80 86 96 100 120 130 140 160 180 d2 Series
14 i i i i 11 N 10
18 i i i 13 N 12
24 i i i i i i 17 N 16
28 i i i i i 21 N 20 / N 22
32 i i i i i 25 N 25 / N 30 / N 35
42 i i i i 34 N 40 / N 45 / N 50 / N 55
50 i i i i 43 N 60
CAD-Referenzpunkt
