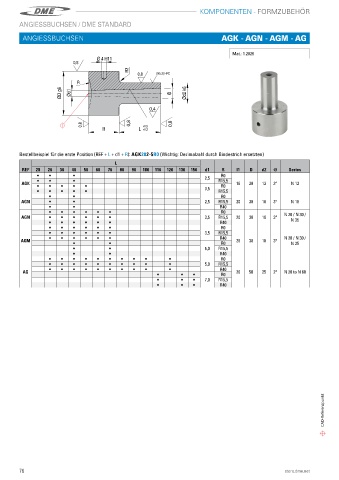

Page 78 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
ANGIESSBUCHSEN / DME STANDARD

ANGIESSBUCHSEN AGK - AGN - AGM - AG

Mat�: 1�2826

0,4

0,8 0,8

Bestellbeispiel für die erste Position (REF + L + d1 + R): AGK202-5R0 (Wichtig: Dezimalzahl durch Bindestrich ersetzten)
L
REF 20 26 36 46 56 66 76 86 96 106 116 126 136 156 d1 R l1 D d2 @ Series
i i i 2,5 R0
AGK i i i R15,5 16 28 12 3° N 12
i i i i i 3,5 R0
i i i i i R15,5
i i R0
AGN i i 2,5 R15,5 20 38 18 3° N 16
i i R40
i i i i i i R0 N 20 / N 30 /
AGN i i i i i i 3,5 R15,5 20 38 18 3° N 35
i i i i i i R40
i i i i i i R0
i i i i i i 3,5 R15,5
AGM i i i i i i R40 26 38 18 3° N 20 / N 30 /
i i R0 N 35
i i 5,0 R15,5
i i R40
i i i i i i i i i i R0
i i i i i i i i i i 5,0 R15,5
AG i i i i i i i i i i R40 26 50 25 2° N 20 to N 60
i i i R0
i i i 7,0 R15,5
i i i R40

CAD-Referenzpunkt
