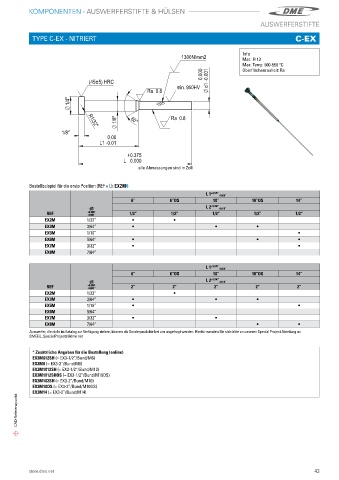

Page 45 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYPE C-EX - NITRIERT C-EX

1300N/mm2 Info
Mat�: H 13
Max� Temp: 500-550 °C
0.000 d1 -0.001 Oberflächenrauheit: Ra
(45±5) HRC
Ra 0.8 min. 950HV

1/4"

1/8" 60° Ra 0.8

R1/32"
1/8"
0.00
L1 -0.01
+0.375
L 0.000
alle Abmessungen sind in Zoll

Bestellbeispiel für die erste Position (REF + L): EX2M6
L 1 +0,375” -0,000”
6” 6”OS 10” 10”OS 14”
d1 L 2 +0,000” -0,010”
REF +0,000” 1/2” 1/2” 1/2” 1/2” 1/2”
-0,001”
EX2M 1/32” i i
EX3M 3/64” i i i
EX5M 1/16” i
EX6M 5/64” i i i
EX7M 3/32” i i
EX8M 7/64”

L 1 +0,375” -0,000”
6” 6”OS 10” 10”OS 14”
d1 L 2 +0,000” -0,010”
REF +0,000” 2” 2” 2” 2” 2”
-0,001”
EX2M 1/32” i
EX3M 3/64” i i i
EX5M 1/16” i i
EX6M 5/64”
EX7M 3/32” i i
EX8M 7/64” i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

* Zusätzliche Angaben für die Bestellung (online)
EX3M612SH (= EX3-1/2”/Bund/M6)
EX3M6 (= EX3-2”/Bund/M6)
EX3M1012SH (= EX3-1/2”/Bund/M10)
EX3M1012SHOS (= EX3-1/2”/Bund/M10OS)
EX3M102SH (= EX3-2”/Bund/M10)
EX3M10OS (= EX3-2”/Bund/M10OS)
EX3M14 (= EX3-2”/Bund/M14)
CAD-Referenzpunkt

store.dme.net 43
