KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN

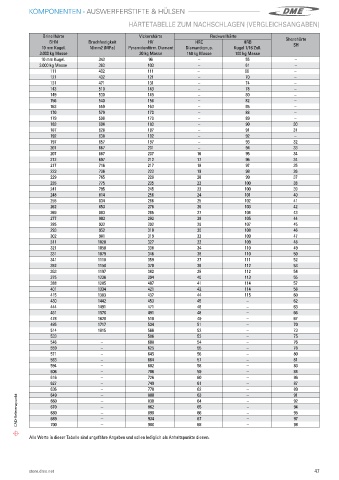

HÄRTETABELLE ZUM NACHSCHLAGEN (VERGLEICHSANGABEN)

Brinellhärte Vickershärte Rockwellhärte Shorehärte
BHN Bruchfestigkeit HV HRC HRB
10 mm Kugel� N/mm2 (MPa) Pyramidenförm� Diamant Diamantkonus� Kugel 1/16 Zoll� SH
3�000 kg Masse 30 kg Masse 150 kg Masse 100 kg Masse
10 mm Kugel� 343 96 – 55 –
3�000 kg Masse 363 103 – 61 –
111 402 111 – 66 –
121 432 121 – 70 –
131 471 131 – 74 –
143 510 143 – 78 –
149 530 149 – 80 –
156 540 156 – 82 –
163 559 163 – 85 –
170 579 170 – 88 –
179 598 179 – 89 –
183 608 183 – 90 30
187 628 187 – 91 31
192 638 192 – 92 –
197 657 197 – 93 32
201 667 201 – 94 33
207 687 207 16 95 34
212 697 212 17 96 34
217 716 217 18 97 35
223 736 223 19 98 36
229 765 229 20 99 37
235 775 235 22 100 38
241 795 245 23 100 39
248 814 256 24 101 40
255 834 266 25 102 41
262 853 276 26 103 42
269 883 285 27 104 43
277 903 292 28 105 44
285 932 302 29 107 45
293 952 310 30 108 46
302 981 319 32 109 47
311 1020 327 33 109 48
321 1050 338 34 110 49
331 1079 346 36 110 50
341 1118 359 37 111 52
352 1158 370 38 112 53
363 1197 382 39 112 54
375 1236 394 40 113 55
388 1285 407 41 114 57
401 1334 421 42 114 58
415 1383 437 44 115 60
430 1442 453 45 – 62
444 1491 471 46 – 63
461 1570 491 48 – 66
478 1628 510 49 – 67
495 1717 534 51 – 70
514 1815 566 52 – 73
533 586 53 – 75
546 – 608 54 – 76
559 – 625 55 – 78
571 – 645 56 – 80
583 – 664 57 – 81
594 – 682 58 – 83
606 – 706 59 – 84
616 – 726 60 – 86
627 – 749 61 – 87
636 – – 770 62 – 89
–
63
800
91
649
CAD-Referenzpunkt 660 – – – – 830 64 – 92
94
862
65
–
670
–
66
95
898
680
67
934
97
689
–
–
980
68
700
Alle Werte in dieser Tabelle sind ungefähre Angaben und sollen lediglich als Anhaltspunkte dienen� – 98
