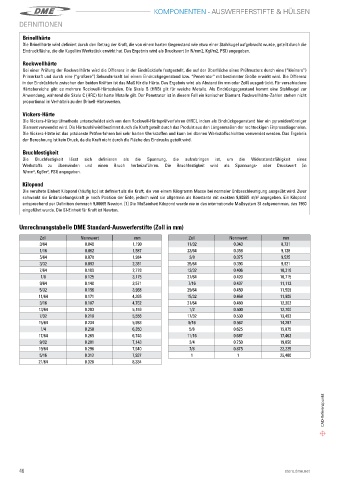

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
DEFINITIONEN

Brinellhärte
Die Brinellhärte wird definiert durch den Betrag der Kraft, die von einem harten Gegenstand wie etwa einer Stahlkugel aufgebracht wurde, geteilt durch die
Eindruckfläche, die die Kugel im Werkstück erwirkt hat� Das Ergebnis wird als Druckwert (in N/mm2, Kgf/m2, PSI) angegeben�

Rockwellhärte
Bei einer Prüfung der Rockwellhärte wird die Differenz in der Eindrücktiefe festgestellt, die auf der Oberfläche eines Prüfmusters durch eine (“kleinere”)
Primärkraft und durch eine (“größere”) Sekundärkraft bei einem Eindrückgegenstand bzw� “Penetrator” mit bestimmter Größe erwirkt wird� Die Differenz
in der Eindrücktiefe zwischen den beiden Kräften ist das Maß für die Härte� Das Ergebnis wird als Abstand (in mm oder Zoll) ausgedrückt� Für verschiedene
Härtebereiche gibt es mehrere Rockwell-Härteskalen� Die Skala B (HRB) gilt für weiche Metalle� Als Eindrückgegenstand kommt eine Stahlkugel zur
Anwendung, während die Skala C (HRC) für harte Metalle gilt� Der Penetrator ist in diesem Fall ein konischer Diamant� Rockwellhärte-Zahlen stehen nicht
proportional im Verhältnis zu den Brinell-Härtewerten�
Vickers-Härte
Die Vickers-Härteprüfmethode unterscheidet sich von dem Rockwell-Härteprüfverfahren (HRC), indem als Eindrückgegenstand hier ein pyramidenförmiger
Diamant verwendet wird� Die Härtezahl wird bestimmt durch die Kraft geteilt durch das Produkt aus den Längenmaßen der rechteckigen Einpressdiagonalen�
Die Vickers-Härte ist das präziseste Prüfverfahren bei sehr harten Werkstoffen und kann bei dünnen Werkstoffschichten verwendet werden� Das Ergebnis
der Berechnung ist kein Druck, da die Kraft nicht durch die Fläche des Eindrucks geteilt wird�

Bruchfestigkeit
Die Bruchfestigkeit lässt sich definieren als die Spannung, die aufzubringen ist, um die Widerstandsfähigkeit eines
Werkstoffs zu überwinden und einen Bruch herbeizuführen� Die Bruchfestigkeit wird als Spannungs- oder Druckwert (in
N/mm², Kgf/m², PSI) angegeben�

Kilopond
Die veraltete Einheit Kilopond (häufig kp) ist definiert als die Kraft, die von einem Kilogramm Masse bei normaler Erdbeschleunigung ausgeübt wird� Zwar
schwankt die Erdanziehungskraft je nach Position der Erde, jedoch wird sie allgemein als Konstante mit exakten 9,80665 m/s² angegeben� Ein Kilopond
entsprechend per Definition demnach 9,80665 Newton� [1] Die Maßeinheit Kilopond wurde nie in das internationale Maßsystem SI aufgenommen, das 1960
eingeführt wurde� Die SI-Einheit für Kraft ist Newton�

Umrechnungstabelle DME Standard-Auswerferstifte (Zoll in mm)

Zoll Nennwert mm Zoll Nennwert mm
3/64 0�046 1,190 11/32 0�343 8,731
1/16 0�062 1,587 23/64 0�359 9,128
5/64 0�078 1,984 3/8 0�375 9,525
3/32 0�093 2,381 25/64 0�390 9,921
7/64 0�109 2,778 13/32 0�406 10,318
1/8 0�125 3,175 27/64 0�420 10,715
9/64 0�140 3,571 7/16 0�437 11,112
5/32 0�156 3,968 29/64 0�450 11,509
11/64 0�171 4,365 15/32 0�468 11,906
3/16 0�187 4,762 31/64 0�480 12,303
13/64 0�203 5,159 1/2 0�500 12,700
7/32 0�218 5,556 17/32 0�530 13,493
15/64 0�234 5,953 9/16 0�562 14,287
1/4 0�250 6,350 5/8 0�625 15,875
17/64 0�265 6,746 11/16 0�687 17,462
9/32 0�281 7,143 3/4 0�750 19,050
19/64 0�296 7,540 7/8 0�875 22,225
5/16 0�312 7,937 1 1 25,400
21/64 0�328 8,334

CAD-Referenzpunkt
