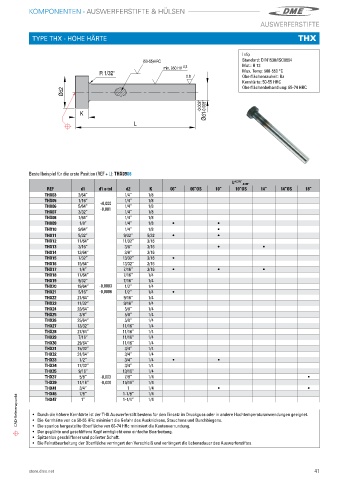

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYPE THX - HOHE HÄRTE THX

Info
Standard: DIN1530/ISO8694
Mat�: H 13
Max� Temp: 500-550 °C
Oberflächenrauheit: Ra
Kernhärte: 50-55 HRC
Oberflächenbehandlung: 65-74 HRC

Bestellbeispiel für die erste Position (REF + L): THX0906
L +0,375” -0,000”
REF d1 d1 ø tol d2 K 06” 06”OS 10” 10”OS 14” 14”OS 18”
THX03 3/64” 1/4” 1/8
THX05 1/16” +0,000 1/4” 1/8
THX06 5/64” -0,001 1/4” 1/8
THX07 3/32” 1/4” 1/8
THX08 7/64” 1/4” 1/8
THX09 1/8” 1/4” 1/8 i i
THX10 9/64” 1/4” 1/8 i
THX11 5/32” 9/32” 5/32 i i
THX12 11/64” 11/32” 3/16
THX13 3/16” 3/8” 3/16 i i
THX14 13/64” 3/8” 3/16
THX15 7/32” 13/32” 3/16 i
THX16 15/64” 13/32” 3/16
THX17 1/4” 7/16” 3/16 i i i
THX18 17/64” 7/16” 1/4
THX19 9/32” 7/16” 1/4
THX20 19/64” -0,0003 1/2” 1/4
THX21 5/16” -0,0006 1/2” 1/4 i
THX22 21/64” 9/16” 1/4
THX23 11/32” 9/16” 1/4
THX24 23/64” 5/8” 1/4
THX25 3/8” 5/8” 1/4
THX26 25/64” 5/8” 1/4
THX27 13/32” 11/16” 1/4
THX28 27/64” 11/16” 1/4
THX29 7/16” 11/16” 1/4
THX30 29/64” 11/16” 1/4
THX31 15/32” 3/4” 1/4
THX32 31/64” 3/4” 1/4
THX33 1/2” 3/4” 1/4 i i
THX34 17/32” 3/4” 1/4
THX35 9/16” 13/16” 1/4
THX37 5/8” -0,003 7/8” 1/4 i
THX39 11/16” -0,008 15/16” 1/4
THX41 3/4” 1 1/4 i i
THX45 7/8” 1-1/8” 1/4
CAD-Referenzpunkt • Durch die höhere Kernhärte ist der THX Auswerferstift bestens für den Einsatz im Druckguss oder in andere Hochtemperaturanwendungen geeignet�
1”
1-1/4”
1/4
THX47
• Die Kernhärte von ca 50-55 HRc minimiert die Gefahr des Ausknickens, Stauchens und Durchbiegens�
• Die spanlos hergestellte Oberfläche von 65-74 HRc minimiert die Kantenverrundung�
• Der geglühte und geschliffene Kopf ermöglicht eine einfache Bearbeitung�
• Spitzenlos geschliffener und polierter Schaft�
• Die Feinstbearbeitung der Oberfläche verringert den Verschleiß und verlängert die Lebensdauer des Auswerferstiftes�
