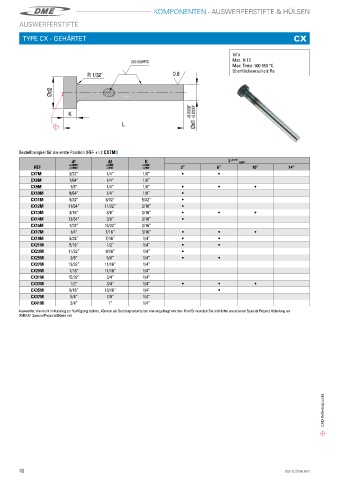

Page 42 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYPE CX - GEHÄRTET CX

Info
Mat�: H 13
Max� Temp: 500-550 °C
Oberflächenrauheit: Ra

Bestellbeispiel für die erste Position (REF + L): CX7M3
d1 d2 K L +0,375” -0,000”
REF +0,0008” +0,000” +0,000” 3” 6” 10” 14”
-0,002”
+0,0003”
-0,010”
CX7M 3/32” 1/4” 1/8” i i
CX8M 7/64” 1/4” 1/8”
CX9M 1/8” 1/4” 1/8” i i i
CX10M 9/64” 1/4” 1/8” i
CX11M 5/32” 9/32” 5/32” i
CX12M 11/64” 11/32” 3/16” i
CX13M 3/16” 3/8” 3/16” i i i
CX14M 13/64” 3/8” 3/16” i
CX15M 7/32” 16/32” 3/16”
CX17M 1/4” 7/16” 3/16” i i i
CX19M 9/32” 7/16” 1/4” i i
CX21M 5/16” 1/2” 1/4” i i
CX23M 11/32” 9/16” 1/4” i
CX25M 3/8” 5/8” 1/4” i i
CX27M 13/32” 11/16” 1/4”
CX29M 7/16” 11/16” 1/4”
CX31M 15/32” 3/4” 1/4”
CX33M 1/2” 3/4” 1/4” i i i
CX35M 9/16” 13/16” 1/4” i
CX37M 5/8” 7/8” 1/4”
CX41M 3/4” 1” 1/4”
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
