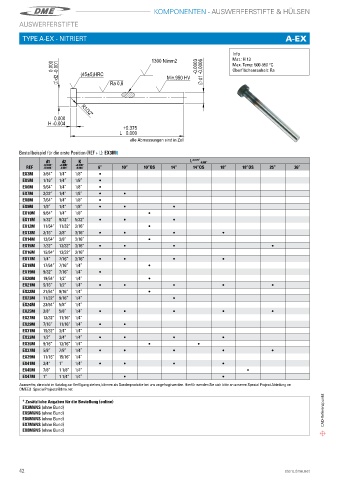

Page 44 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYPE A-EX - NITRIERT A-EX

Info
Mat�: H 13
-0.001 d2 0.000 (45±5)HRC 1300 N/mm2 -0.0006 d1 -0.0003 Max� Temp: 500-550 °C
Oberflächenrauheit: Ra
Ra 0,8 Min.950 HV

0.000 R1/32"
H -0.004 +0.375
L 0.000
alle Abmessungen sind in Zoll

Bestellbeispiel für die erste Position (REF + L): EX3M6
d1 d2 K L +0,375” -0,000”
REF -0,0003” +0,000” +0,000” 6” 10” 10”OS 14” 14”OS 18” 18”OS 25” 36”
-0,0006”
-0,004”
-0,001”
EX3M 3/64” 1/4” 1/8” i
EX5M 1/16” 1/4” 1/8” i
EX6M 5/64” 1/4” 1/8” i
EX7M 3/32” 1/4” 1/8” i i
EX8M 7/64” 1/4” 1/8” i
EX9M 1/8” 1/4” 1/8” i i i
EX10M 9/64” 1/4” 1/8” i
EX11M 5/32” 9/32” 5/32” i i i
EX12M 11/64” 11/32” 3/16” i
EX13M 3/16” 3/8” 3/16” i i i i
EX14M 13/64” 3/8” 3/16” i
EX15M 7/32” 13/32” 3/16” i i i i
EX16M 15/64” 13/32” 3/16”
EX17M 1/4” 7/16” 3/16” i i i i
EX18M 17/64” 7/16” 1/4” i
EX19M 9/32” 7/16” 1/4” i
EX20M 19/64” 1/2” 1/4” i
EX21M 5/16” 1/2” 1/4” i i i i i
EX22M 21/64” 9/16” 1/4” i
EX23M 11/32” 9/16” 1/4” i
EX24M 23/64” 5/8” 1/4”
EX25M 3/8” 5/8” 1/4” i i i i i
EX27M 13/32” 11/16” 1/4”
EX29M 7/16” 11/16” 1/4” i i
EX31M 15/32” 3/4” 1/4”
EX33M 1/2” 3/4” 1/4” i i i i
EX35M 9/16” 13/16” 1/4” i i
EX37M 5/8” 7/8” 1/4” i i i i i
EX39M 11/16” 15/16” 1/4”
EX41M 3/4” 1” 1/4” i i i i
EX45M 7/8” 1 1/8” 1/4” i
EX47M 1” 1 1/4” 1/4” i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net
* Zusätzliche Angaben für die Bestellung (online)
EX3M6NS (ohne Bund)
EX5M6NS (ohne Bund) CAD-Referenzpunkt
EX6M6NS (ohne Bund)
EX7M6NS (ohne Bund)
EX8M6NS (ohne Bund)
