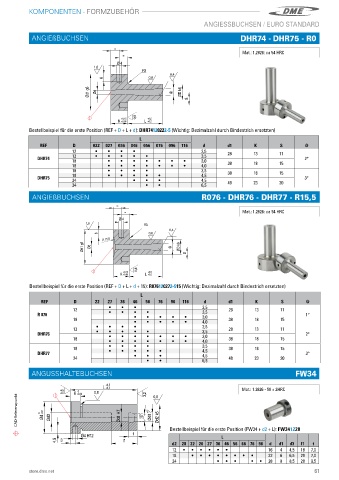

P. 63
KOMPONENTEN - FORMZUBEHÖR
ANGIESSBUCHSEN / EURO STANDARD
ANGIEßBUCHSEN DHR74 - DHR75 - R0
Mat�: 1�2826: ca 54 HRC
0,4
0,8
0,8
Bestellbeispiel für die erste Position (REF + D + L + d): DHR74120222-5 (Wichtig: Dezimalzahl durch Bindestrich ersetzten)
L
REF D 022 027 036 046 056 076 096 116 d d1 K S @
12 i i i i 2,5 28 13 11
12 i i i i i 3,5
DHR74 18 i i i i i i i 3,0 2°
18 i i i i i i i 4,0 38 18 15
18 i i i i 3,5 38 18 15
18 i i i i i 4,5
DHR75 24 i i i 4,5 3°
24 i i 6,5 48 23 20
ANGIEßBUCHSEN R076 - DHR76 - DHR77 - R15,5
Mat�: 1�2826: ca 54 HRC
0,4
0,8
0,8
Bestellbeispiel für die erste Position (REF + D + L + d + 15): R076120272-515 (Wichtig: Dezimalzahl durch Bindestrich ersetzten)
L
REF D 22 27 36 46 56 76 96 116 d d1 K S @
12 i i i 2,5 28 13 11
3,5
R 076 i i i i 3,0 1°
18 i i i i i 38 18 15
i i i i i 4,0
12 i i i i 2,5 28 13 11
3,5
DHR76 i i i i i 3,0 2°
18 i i i i i i i 38 18 15
i i i i i i i 4,0
18 i i i i 3,5 38 18 15
4,5
DHR77 i i i i i 4,5 3°
24 i i i 48 23 20
i i 6,5
ANGUSSHALTEBUCHSEN FW34
Mat�: 1�2826 - 58 ± 2HRC
CAD-Referenzpunkt
Bestellbeispiel für die erste Position (FW34 + d2 + L): FW341220
L
d2 20 22 26 27 36 46 56 66 76 96 d d1 d3 l1 t
12 i i i i i i 16 4 4,5 18 7,0
18 i i i i i i i i 22 6 6,5 28 7,0
24 i i i i i 28 8 8,5 28 9,5
store.dme.net 61
