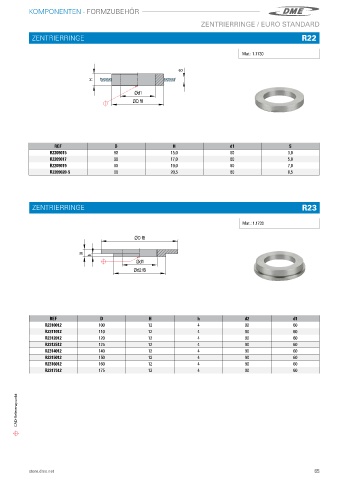

P. 67
KOMPONENTEN - FORMZUBEHÖR
ZENTRIERRINGE / EURO STANDARD
ZENTRIERRINGE R22
Mat�: 1�1730
REF D H d1 S
R2209015 90 15,0 60 3,0
R2209017 90 17,0 60 5,0
R2209019 90 19,0 60 7,0
R2209020-5 90 20,5 60 8,5
ZENTRIERRINGE R23
Mat�: 1�1730
REF D H h d2 d1
R2310012 100 12 4 90 60
R2311012 110 12 4 90 60
R2312012 120 12 4 90 60
R2312512 125 12 4 90 60
R2314012 140 12 4 90 60
R2315012 150 12 4 90 60
R2316012 160 12 4 90 60
R2317512 175 12 4 90 60
CAD-Referenzpunkt
store.dme.net 65
