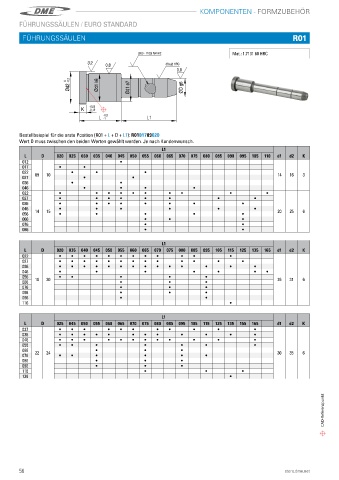

Page 58 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSSÄULEN / EURO STANDARD

FÜHRUNGSSÄULEN R01

Mat�: 1�7131 60 HRC

Bestellbeispiel für die erste Position (R01 + L + D + L1): R0101709020
Wert D muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�
L1
L D 020 025 030 035 040 045 050 055 060 065 070 075 080 085 090 095 105 110 d1 d2 K
012 i
017 i i
022 09 10 i i i 14 16 3
027 i i
036 i i
046 i i i i
022 i i i i i i i i i i
027 i i i i i i i i
036 i i i i i i i i
046 14 15 i i i i i i 20 25 6
056 i i i i i
066 i i i
076 i i
086 i i

L1
L D 020 035 040 045 050 055 060 065 070 075 080 085 095 105 115 125 135 165 d1 d2 K
022 i i i i i i i i i i i i
027 i i i i i i i i i i i i i
036 i i i i i i i i i i i i i i
046 i i i i i i i
056 i i i i i
066 18 20 i i i 26 31 6
076 i i i
086 i i i
096 i i
116 i

L1
L D 025 045 050 055 060 065 070 075 080 085 095 105 115 125 135 155 165 d1 d2 K
027 i i i i i i i i i i i
036 i i i i i i i i i i i i
046 i i i i i i i i i i i i
056 i i i i i i i
066 i i i
076 22 24 i i i i i i 30 35 6
086 i i i
096 i i i
116 i i i
136 i

CAD-Referenzpunkt
