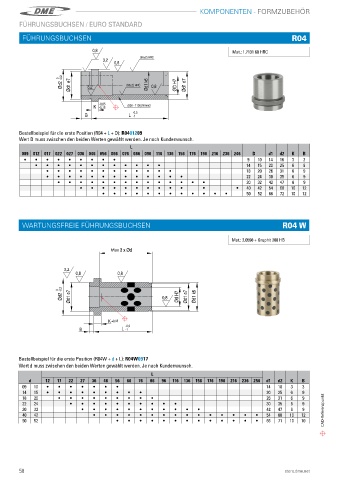

Page 60 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSBUCHSEN / EURO STANDARD

FÜHRUNGSBUCHSEN R04

Mat�: 1�7131 60 HRC

Bestellbeispiel für die erste Position (R04 + L + D): R0401209
Wert D muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�
L
009 012 017 022 027 036 046 056 066 076 086 096 116 136 156 176 196 216 236 246 D d1 d2 K B
i i i i i i i i i 9 10 14 16 3 3
i i i i i i i i i i i i 14 15 20 25 6 9
i i i i i i i i i i i i 18 20 26 31 6 9
i i i i i i i i i i i i i 22 24 30 35 6 9
i i i i i i i i i i i i i i 30 32 42 47 6 9
i i i i i i i i i i i i 40 42 54 60 10 12
i i i i i i i i i i i i 50 52 66 72 10 12

WARTUNGSFREIE FÜHRUNGSBUCHSEN R04 W

Mat�: 2�0598 + Graphit 200 HB
Max

3,2

K
B

Bestellbeispiel für die erste Position (R04W + d + L): R04W0917
Wert d muss zwischen den beiden Werten gewählt werden� Je nach Kundenwunsch�
L
d 12 17 22 27 36 46 56 66 76 86 96 116 136 156 176 196 216 236 256 d1 d2 K B
09 10 i i i i i i i 14 18 3 3
14 15 i i i i i i i i i 20 25 6 9
18 20 i i i i i i i i i 26 31 6 9
22 24 i i i i i i i i i i 30 35 6 9
30 32 i i i i i i i i i i i 42 47 6 9 CAD-Referenzpunkt
40 42 i i i i i i i i i i i i i i i 54 60 10 12
50 52 i i i i i i i i i i i i i 66 71 10 10

58 store.dme.net
