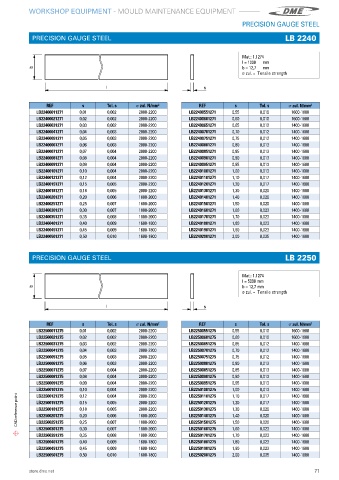

Page 73 - DME Workshop Equipment Catalogue 2023 EN
P. 73
WORKSHOP EQUIPMENT - MOULD MAINTENANCE EQUIPMENT
MOULD MAINTENANCE EQUIPMENT
PRECISION GAUGE STEEL
PRECISION GAUGE STEEL LB 2240
Mat�: 1�1274
l = 1000 mm
b b = 12,7 mm
σ zul� = Tensile strength
l s
REF s Tol. s σ zul. N/mm 2 REF s Tol. s σ zul. N/mm 2
LB22400011271 0,01 0,002 2000-2200 LB22400551271 0,55 0,010 1600-1800
LB22400021271 0,02 0,002 2000-2200 LB22400601271 0,60 0,010 1600-1800
LB22400031271 0,03 0,002 2000-2200 LB22400651271 0,65 0,012 1400-1600
LB22400041271 0,04 0,003 2000-2200 LB22400701271 0,70 0,012 1400-1600
LB22400051271 0,05 0,003 2000-2200 LB22400751271 0,75 0,012 1400-1600
LB22400061271 0,06 0,003 2000-2200 LB22400801271 0,80 0,013 1400-1600
LB22400071271 0,07 0,004 2000-2200 LB22400851271 0,85 0,013 1400-1600
LB22400081271 0,08 0,004 2000-2200 LB22400901271 0,90 0,013 1400-1600
LB22400091271 0,09 0,004 2000-2200 LB22400951271 0,95 0,013 1400-1600
LB22400101271 0,10 0,004 2000-2200 LB22401001271 1,00 0,013 1400-1600
LB22400121271 0,12 0,004 2000-2200 LB22401101271 1,10 0,017 1400-1600
LB22400151271 0,15 0,005 2000-2200 LB22401201271 1,20 0,017 1400-1600
LB22400181271 0,18 0,005 2000-2200 LB22401301271 1,30 0,020 1400-1600
LB22400201271 0,20 0,006 1800-2000 LB22401401271 1,40 0,020 1400-1600
LB22400251271 0,25 0,007 1800-2000 LB22401501271 1,50 0,020 1400-1600
LB22400301271 0,30 0,007 1800-2000 LB22401601271 1,60 0,023 1400-1600
LB22400351271 0,35 0,008 1800-2000 LB22401701271 1,70 0,023 1400-1600
LB22400401271 0,40 0,009 1600-1800 LB22401801271 1,80 0,023 1400-1600
LB22400451271 0,45 0,009 1600-1800 LB22401901271 1,90 0,023 1400-1600
LB22400501271 0,50 0,010 1600-1800 LB22402001271 2,00 0,035 1400-1600
PRECISION GAUGE STEEL LB 2250
Mat�: 1�1274
l = 5000 mm
b b = 12,7 mm
σ zul� = Tensile strength
l s
REF s Tol. s σ zul. N/mm 2 REF s Tol. s σ zul. N/mm 2
LB22500011275 0,01 0,002 2000-2200 LB22500551275 0,55 0,010 1600-1800
LB22500021275 0,02 0,002 2000-2200 LB22500601275 0,60 0,010 1600-1800
LB22500031275 0,03 0,002 2000-2200 LB22500651275 0,65 0,012 1400-1600
LB22500041275 0,04 0,003 2000-2200 LB22500701275 0,70 0,012 1400-1600
LB22500051275 0,05 0,003 2000-2200 LB22500751275 0,75 0,012 1400-1600
LB22500061275 0,06 0,003 2000-2200 LB22500801275 0,80 0,013 1400-1600
LB22500071275 0,07 0,004 2000-2200 LB22500851275 0,85 0,013 1400-1600
LB22500081275 0,08 0,004 2000-2200 LB22500901275 0,90 0,013 1400-1600
LB22500091275 0,09 0,004 2000-2200 LB22500951275 0,95 0,013 1400-1600
LB22500101275 0,10 0,004 2000-2200 LB22501001275 1,00 0,013 1400-1600
0,004
0,017
2000-2200
1,10
CAD reference point LB22500151275 0,15 0,005 2000-2200 LB22501201275 1,20 0,017 1400-1600
1400-1600
0,12
LB22500121275
LB22501101275
2000-2200
0,020
1,30
0,18
1400-1600
0,005
LB22501301275
LB22500181275
1400-1600
0,020
1,40
LB22500201275
0,006
1800-2000
LB22501401275
0,20
LB22500251275
0,023
LB22500301275 0,25 0,007 1800-2000 LB22501501275 1,50 0,020 1400-1600
1400-1600
0,30
LB22501601275
1,60
0,007
1800-2000
LB22500351275 0,35 0,008 1800-2000 LB22501701275 1,70 0,023 1400-1600
LB22500401275 0,40 0,009 1600-1800 LB22501801275 1,80 0,023 1400-1600
LB22500451275 0,45 0,009 1600-1800 LB22501901275 1,90 0,023 1400-1600
LB22500501275 0,50 0,010 1600-1800 LB22502001275 2,00 0,035 1400-1600
