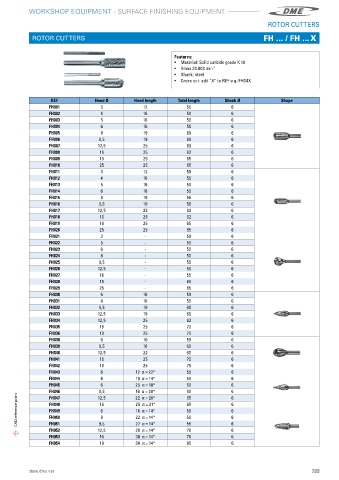

Page 211 - DME Workshop Equipment Catalogue 2023 EN

SURF
A
CE FINISHING EQUIPMENT
WORKSHOP EQUIPMENT - SURFACE FINISHING EQUIPMENT
ROTOR CUTTERS
ROTOR CUTTERS FH ... / FH ... X

Features:
• Material: Solid carbide grade K 10
• Vmax 30�000 min
-1
• Shank: steel
• Cross cut: add “X” to REF e�g� FH04X

REF Head Ø Head length Total length Shank Ø Shape
FH001 3 12 50 6
FH002 4 16 50 6
FH003 5 16 50 6
FH004 6 16 50 6
FH005 8 19 60 6
FH006 9,5 19 60 6
FH007 12,5 25 60 6
FH008 16 25 62 6
FH009 19 25 65 6
FH010 25 25 65 6
FH011 3 12 50 6
FH012 4 16 50 6
FH013 5 16 50 6
FH014 6 16 50 6
FH015 8 19 56 6
FH016 9,5 19 56 6
FH017 12,5 25 62 6
FH018 16 25 62 6
FH019 19 25 65 6
FH020 25 25 65 6
FH021 3 - 50 6
FH022 5 - 50 6
FH023 6 - 50 6
FH024 8 - 50 6
FH025 9,5 - 50 6
FH026 12,5 - 50 6
FH027 16 - 55 6
FH028 19 - 69 6
FH029 25 - 65 6
FH030 6 16 50 6
FH031 8 16 50 6
FH032 9,5 19 60 6
FH033 12,5 19 60 6
FH034 12,5 25 62 6
FH035 16 25 70 6
FH036 19 25 70 6
FH038 6 10 50 6
FH039 9,5 16 60 6
FH040 12,5 22 60 6
FH041 16 25 70 6
FH042 19 25 75 6
FH043 6 12 α = 22° 50 6
FH044 6 19 α = 14° 50 6
FH045 6 25 α = 10° 60 6
9,5
FH046 12,5 16 α = 28° 60 6 6
CAD reference point FH048 16 25 α = 31° 65 6 6 6
65
22 α = 28°
FH047
16 α = 14°
50
6
FH049
50
FH050
8
22 α = 14°
9,5
FH051
70
28 α = 14°
FH052 12,5 27 α = 14° 55 6 6
FH053 16 30 α = 14° 70 6
FH054 19 38 α = 14° 80 6
