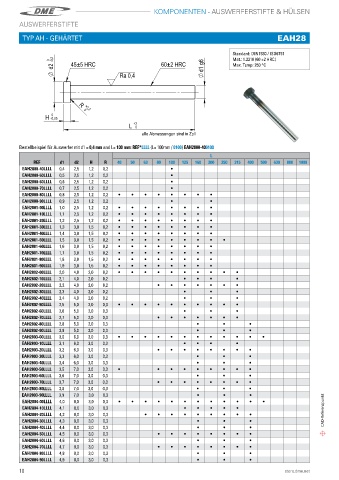

Page 12 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYP AH - GEHÄRTET EAH28

Standard: DIN1530 / ISO6751
0,2 Mat.: 1.2210 (60 ±2 HRC)
d2 - 0 45±5 HRC 60±2 HRC d1 g6 Max. Temp: 250 °C

Ra 0,4

+0,2
R 0

0
H -0,05
+2
L 0
alle Abmessungen sind in Zoll
Bestellbeispiel für Auswerfer mit d1 = 0,4 mm and L= 100 mm: REF*LLLL (L= 100mm / 0100) EAH2800-400100
L
REF d1 d2 H R 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1000
EAH2800-40LLLL 0,4 2,5 1,2 0,2 i
EAH2800-50LLLL 0,5 2,5 1,2 0,2 i
EAH2800-60LLLL 0,6 2,5 1,2 0,2 i
EAH2800-70LLLL 0,7 2,5 1,2 0,2 i
EAH2800-80LLLL 0,8 2,5 1,2 0,2 i i i i i i i i
EAH2800-90LLLL 0,9 2,5 1,2 0,2 i i
EAH2801-00LLLL 1,0 2,5 1,2 0,2 i i i i i i i i
EAH2801-10LLLL 1,1 2,5 1,2 0,2 i i i i i i i i
EAH2801-20LLLL 1,2 2,5 1,2 0,2 i i i i i i i i
EAH2801-30LLLL 1,3 3,0 1,5 0,2 i i i i i i i i
EAH2801-40LLLL 1,4 3,0 1,5 0,2 i i i i i i i i
EAH2801-50LLLL 1,5 3,0 1,5 0,2 i i i i i i i i i
EAH2801-60LLLL 1,6 3,0 1,5 0,2 i i i i i i i i
EAH2801-70LLLL 1,7 3,0 1,5 0,2 i i i i i i i i
EAH2801-80LLLL 1,8 3,0 1,5 0,2 i i i i i i i i
EAH2801-90LLLL 1,9 3,0 1,5 0,2 i i i i i i i i
EAH2802-00LLLL 2,0 4,0 2,0 0,2 i i i i i i i i i i
EAH2802-10LLLL 2,1 4,0 2,0 0,2 i i i i
EAH2802-20LLLL 2,2 4,0 2,0 0,2 i i i i i i i
EAH2802-30LLLL 2,3 4,0 2,0 0,2 i i i
EAH2802-40LLLL 2,4 4,0 2,0 0,2 i i i
EAH2802-50LLLL 2,5 5,0 2,0 0,3 i i i i i i i i i i
EAH2802-60LLLL 2,6 5,0 2,0 0,3 i i i
EAH2802-70LLLL 2,7 5,0 2,0 0,3 i i i i i i i
EAH2802-80LLLL 2,8 5,0 2,0 0,3 i i i
EAH2802-90LLLL 2,9 5,0 2,0 0,3 i i i
EAH2803-00LLLL 3,0 6,0 3,0 0,3 i i i i i i i i i i i i
EAH2803-10LLLL 3,1 6,0 3,0 0,3 i i i i
EAH2803-20LLLL 3,2 6,0 3,0 0,3 i i i i i i i i
EAH2803-30LLLL 3,3 6,0 3,0 0,3 i i i
EAH2803-40LLLL 3,4 6,0 3,0 0,3 i i i
EAH2803-50LLLL 3,5 7,0 3,0 0,3 i i i i i i i i i
EAH2803-60LLLL 3,6 7,0 3,0 0,3 i i i
EAH2803-70LLLL 3,7 7,0 3,0 0,3 i i i i i i i i
EAH2803-80LLLL 3,8 7,0 3,0 0,3 i i i
EAH2803-90LLLL 3,9 7,0 3,0 0,3 i i i
EAH2804-00LLLL 4,0 8,0 3,0 0,3 i i i i i i i i i i i i
EAH2804-10LLLL 4,1 8,0 3,0 0,3 i i i i i CAD-Referenzpunkt
EAH2804-20LLLL 4,2 8,0 3,0 0,3 i i i i i i i i i
EAH2804-30LLLL 4,3 8,0 3,0 0,3 i i i
EAH2804-40LLLL 4,4 8,0 3,0 0,3 i i i
EAH2804-50LLLL 4,5 8,0 3,0 0,3 i i i i i i i i
EAH2804-60LLLL 4,6 8,0 3,0 0,3 i i i
EAH2804-70LLLL 4,7 8,0 3,0 0,3 i i i i i i i i
EAH2804-80LLLL 4,8 8,0 3,0 0,3 i i i
EAH2804-90LLLL 4,9 8,0 3,0 0,3 i i i
