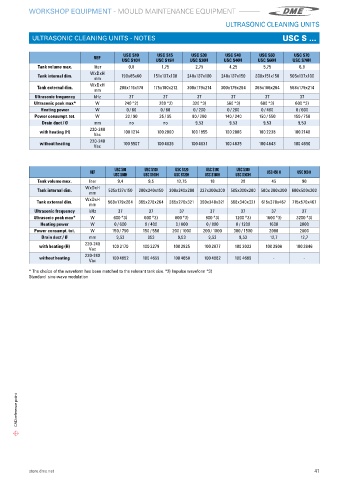

Page 43 - DME Workshop Equipment Catalogue 2023 EN
P. 43

MOULD MAINTENANCE EQUIPMENT
           WORKSHOP EQUIPMENT - MOULD MAINTENANCE EQUIPMENT
                                                                                ULTRASONIC CLEANING UNITS


            ULTRASONIC CLEANING UNITS - NOTES                                                       USC S ...


                                            USC S10     USC S15     USC S30     USC S40     USC S60     USC S70
                                  REF
                                            USC S10H    USC S15H    USC S30H    USC S40H    USC S60H    USC S70H
              Tank volume max.    liter       0,8         1,75        2,75        4,25        5,75        6,9
                                 WxDxH
              Tank internal dim.  mm        190x85x60  151x137x100  240x137x100  240x137x150  300x151x150  505x137x100
                                 WxDxH
              Tank external dim.           206x116x178  175x180x212  300x179x214  300x179x264  365x186x264  568x179x214
                                  mm
             Ultrasonic frequency  kHz        37          37          37          37          37          37
             Ultrasonic peak max*  W         240 *2)      280 *2)    320 *3)     560 *3)     600 *3)     600 *3)
               Heating power       W         0 / 60      0 / 60      0 / 200     0 / 200     0 / 400     0 / 600
             Power consumpt. tot.  W         30 / 90     35 / 95     80 / 280   140 / 340   150 / 550   150 / 750
                Drain duct / Ø    mm          no          no          9,53        9,53        9,53        9,53
               with heating (H)  220-240    100 1214    100 2060    100 1955    100 2006    100 2238    100 2140
                                  Vac
                                 220-240
               without heating    Vac       100 5507    100 4626    100 4631    100 4635    100 4643    100 4650



                                         USC S80    USC S100   USC S120  USC S180   USC S300
                                 REF     USC S80H  USC S100H  USC S120H  USC S180H  USC S300H  USC 450 H  USC 900 H
              Tank volume max.  liter     9,4        9,5       12,75       18         28        45         90
                               WxDxH
              Tank internal dim.  mm   505x137x150  300x240x150  300x240x200  327x300x200  505x300x200  500x 300x300  600x500x300

              Tank external dim.  WxDxH   568x179x264  365x278x264  365x278x321  390x340x321  568x340x321  615x370x467  715x570x467
                                mm
             Ultrasonic frequency  kHz     37        37         37         37         37        37         37
             Ultrasonic peak max*  W     600 *3)    600 *3)    800 *3)   800 *3)    1200 *3)  1600 *3)   3200 *3)
               Heating power     W       0 / 600    0 / 400    0 / 800    0 / 800   0 / 1200    1600      2000
             Power consumpt. tot.  W    150 / 750  150 / 550  200 / 1000  200 / 1000  300 / 1500  2000    2800
                Drain duct / Ø  mm        9,53       953       9,53       9,53       9,53       12,7       12,7
                               220-240
               with heating (H)  Vac     100 2170  100 2279   100 2825   100 2877   100 3033  100 3908   100 3946
                               220-240
               without heating          100 4652   100 4655   100 4658   100 4662   100 4669     -          -
                                Vac
           * The choice of the waveform has been matched to the relevant tank size� *2) Impulse waveform *3)
           Standard  sine-wave modulation
























       CAD reference point















           store.dme.net                                                                                       41
   38   39   40   41   42   43   44   45   46   47   48
